Mình vô tình phát hiện ra cái vụ quy định về màu dây điện trên xe Yamaha cũng như trên exciter . Do mình không rành về điện nên để nguyên văn, không thêm thắt. Anh em nào biết hoặc thấy chổ nào không hợp lý thì cho biết nhé. Chúc anh em độ chế thành công.

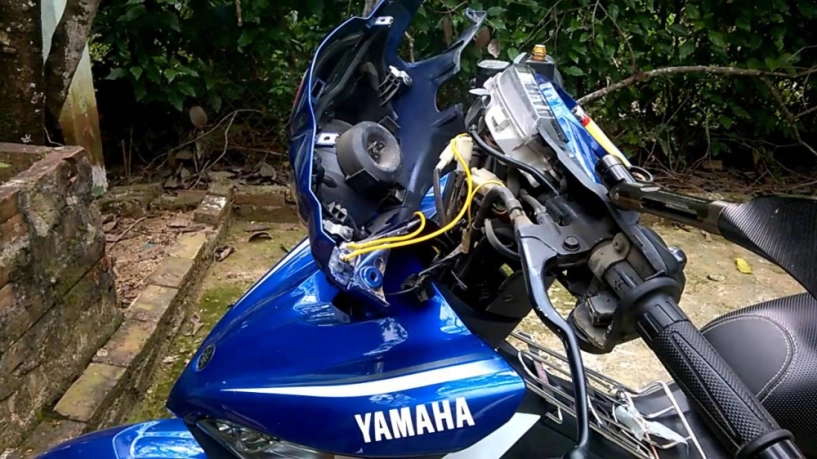

Quy định về màu dây trên xe yamaha hiện nay - 1
Màu dây điện trên xe Yamaha cũng như trên Exciter - ảnh minh họa
​
YAMAHA:
Cọc bình Ắc quy: Đỏ

Công tắc: Nâu

Mass: Đen

Signal Trái: Nâu Đậm ( chocolate)

Signal Phải : Lá Đậm

Chớp: Nâu sọc Trắng
Kèn: Hồng

Stop: Vàng (dây chuyển Xanh lá sọc vàng)

Relay Đề: Xanh Dương sọc Trắng

Báo Xăng: Lá cây ( lá cây sọcđen)

Đèn Pha: Vàng

Đèn Cốt: Lá cây

Đèn lái ( hay còn gọi đèn đồng Hồ): Xanh Dương

Nguồn đèn: Vàng sọc Đỏ

Sạc: Trắng

Lửa: Đen sọc Đỏ

Kích: Trắng sọc đỏ ( Trắng sọc Xanh lá )

Bobine sườn: Cam
(Sưu tầm)​
